RTO蓄熱焚燒

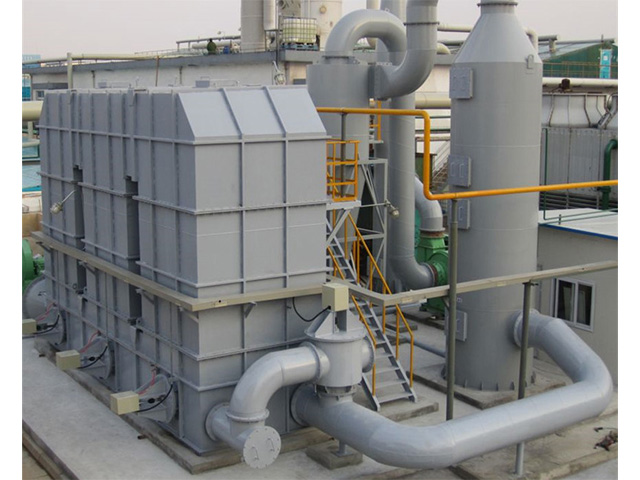

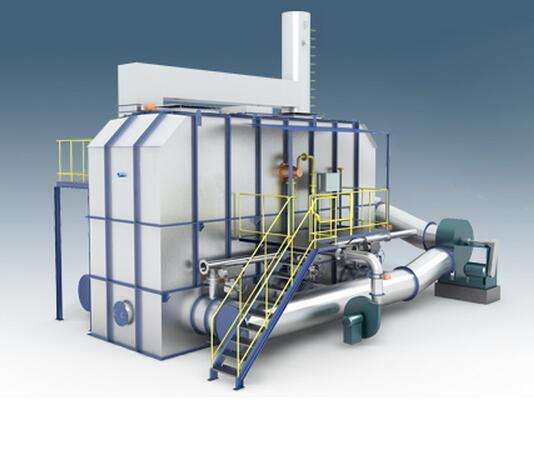

RTO蓄熱焚燒設備

蓄熱式焚燒（RTO）工作原理二室RTO工作原理有機廢氣通過引風機輸入蓄熱室1進行升溫，吸收蓄熱體中存儲的熱量，隨后進入焚燒室進一步燃燒，升溫至設定的溫度（760℃），在這個過...

咨詢熱線：13662735739

產品介紹

蓄熱式焚燒（RTO）工作原理

>>二室RTO工作原理
     有機廢氣通過引風機輸入蓄熱室1進行升溫，吸收蓄熱體中存儲的熱量，隨后進入焚燒室進一步燃燒，升溫至設定的溫度（760℃），在這個過程中有機成分被徹底分解為CO2和H2O。由于廢氣在蓄熱室1內吸收了上一循環回收的熱量，從而減少了燃料消耗。
     處理過后的高溫廢氣進入蓄熱室2進行熱交換，熱量被蓄熱體吸收，隨后排放。而蓄熱室2存儲的熱量將可用于下個循環對新輸入的廢氣進行加熱。該過程完成后系統自動切換進氣和出氣閥門改變廢氣流向，使有機廢氣經由蓄熱室2進入，焚燒處理后由蓄熱室1熱交換后排放，如此交替切換持續運行。
>>三室RTO工作原理
     有機廢氣通過引風機進入蓄熱室1吸熱，升溫后進入焚燒室中進一步加熱，使有機廢氣持續升溫直至有機成分徹底分解成CO2和H2O。由于廢氣在升溫過程中利用了蓄熱體回收的熱量，所以燃料消耗較少。廢氣經處理后離開燃燒室，進入蓄熱室2釋放熱量后排放，而蓄熱室2的蓄熱體吸熱后用于下個循環加熱新輸入的低溫廢氣。
     與此同時，引入部分凈化后的氣體對蓄熱室3進行吹掃以備進行下一輪熱交換。該過程全部完成后切換進氣和出氣閥門，氣體由蓄熱室2進入，蓄熱室3排出，蓄熱室1進行吹掃；再接下來的循環則切換為由蓄熱室3進入，蓄熱室1排出，蓄熱室2進行吹掃，如此交替切換持續運行。此外，為了提高熱能利用率還可在RTO焚燒爐后設置換熱器加強余熱利用。
>>旋轉RTO工作原理
     旋轉RTO的蓄熱體中設置分格板，將蓄熱體床層分為幾個獨立的扇形區。廢氣從底部經進氣分配器進入預熱區，使氣體溫度預熱到一定溫度后進入頂部的燃燒室，并完全氧化。凈化后的高溫氣體離開氧化室，進入冷卻區，將熱量傳給蓄熱體而氣體被冷卻，并通過氣體分配器排出。而冷卻區的陶瓷蓄熱體吸熱，“貯存”大量的熱量（用于下個循環加熱廢氣）。為防止未反應的廢氣隨蓄熱體的旋轉進入凈化氣出口去，當蓄熱體旋轉到凈化器出口區之前，設有一扇形區作為沖洗區。
通過蓄熱體的旋轉，蓄熱體被周期性的冷卻和加熱旋轉，如此不斷地交替進行。

蓄熱式焚燒（RTO）系統組成
1.蓄熱體
蓄熱體是RTO系統的熱量載體，它直接影響RTO的熱利用率，其主要技術指標如下：
(1)蓄熱能力：單位體積的蓄熱體所能存儲的熱量越大，蓄熱室的體積越??；
(2)換熱速度：材料的導熱系數可以反映熱量傳遞的快慢，導熱系數越大熱量傳遞越迅速；
(3)熱震穩定性：蓄熱體在高低溫之間連續多次地切換，在巨大溫差和短時間變化的情況下，極易發生變形以至于碎裂，堵塞氣流通道，影響蓄熱效果；
(4)抗腐蝕能力：蓄熱材料接觸的氣體介質多為具有強腐蝕性，抗腐蝕能力將影響RTO的使用壽命。

2.切換閥
切換閥是RTO焚燒爐進行循環熱交換的關鍵部件，必須在規定的時間準確地進行切換，其穩定性和可靠性至關重要。因為廢氣中含有大量粉塵顆粒，切換閥的頻繁動作會造成磨損，積攢到一定程度會出現閥門密封不嚴、動作速度慢等問題，會極大地影響使用性能。

3.燒嘴
燒嘴的主要目的是不讓氣體與燃料混合地過快，這樣會形成局部高溫；但也不能混合過慢導致燃料出現二次燃燒甚至燃燒不充分。為了確保燃料在低氧環境下燃燒，需要考慮到燃料與氣體間的擴散、與爐內廢氣的混合以及射流的角度及深度，這些參數應在設計之初根據實際的工藝需求準確計算，否則會直接影響RTO的焚燒效果。

蓄熱式焚燒（RTO）技術特點
>>盛通RTO蓄熱焚燒設備優勢
①工藝豐富：兩室、三室及旋轉RTO多種工藝可選；
②去除率高：VOCs去除效率高，最高可達到＞99%以上，適宜不同工況；
③適用度高：可處理多種組分，幾乎所有有機廢氣
④經濟效益：可按需配置余熱裝置；高效換熱使設備具有良好的經濟性和安全性；
⑤運行安全：熄火保護、超溫報警等功能使運行更安全；
⑥使用方便：自動化控制程度高、維修方便；
⑦結構合適：系統結構緊湊，占地面積??；
⑧實時監測：采用PLC系統實現多重保護，實現故障自檢和排除，系統穩定完善。

蓄熱式焚燒（RTO）適用領域

①濃度較低，風量較大的涂裝、制藥行業有機廢氣
②含苯系物、酚類、醛類、酮類、醚類、酯類等有機成分的石油、化工（如塑料、橡膠、合成纖維、有機化工）、塑料、橡膠、制藥、印刷（包括印鐵、印紙、印塑料）、農藥、制鞋、電力電纜生產行業等。
③廢氣含有水銀，鉛，錫，鋅磷，磷化物，砷等造成催化劑中毒的物質。
